息子のキャンプ・アウトドア遊びのために買った、WPL JAPANのお手頃価格ラジコン「C34」。



1か月半遊び倒してリアのプラスチック製パーツが折れたので交換しました。



青山
公式の交換動画がありますが、私は動画ではなく説明書を読むタイプなので、交換手順の要点だけを画像とテキストでまとめました。



ご参考にしていただければ幸いです。



スポンサーリンク

折れたパーツの名前は「アクスルトラス」

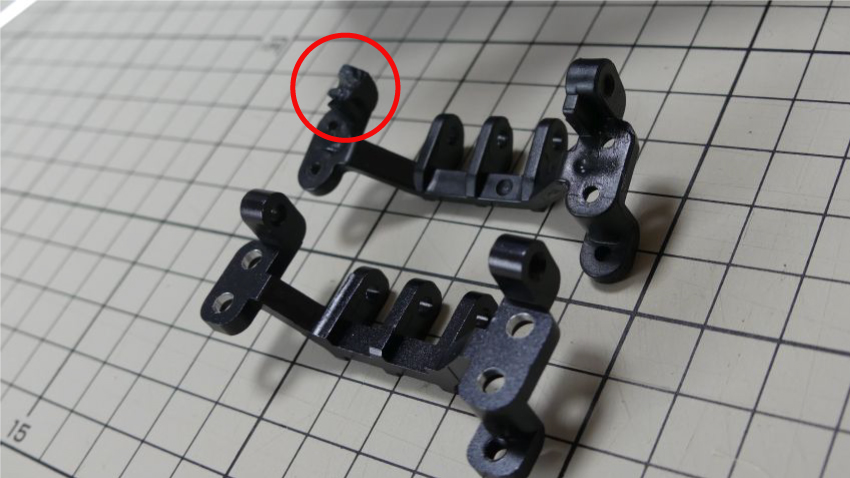

こちらのパーツが「アクスルトラス」。2つ並んでいる上側のパーツは、赤丸部分が割れて破損しています。



交換パーツとして単品販売されているのが、プラスチック製の「C34用アスクルトラス2個セット」(700円)と、アルミ製の「C34用メタルアップグレードアクスルトラス」(1290円)。



青山
プラスチック製だとまた割れるだろうなと思ってアルミ製のメタルパーツの方を取り寄せました



送料(税込) 550円を加えて、交換パーツ代は1840円でした。

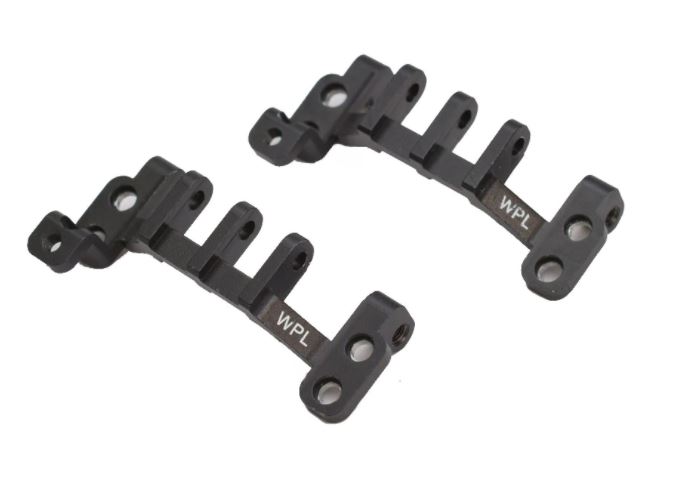

■C34用メタルアップグレードアクスルトラス(アルミ)
https://raywood.jp/products/r-wpl-ug-c3444maxletruss





アクスルトラス交換に必要な道具

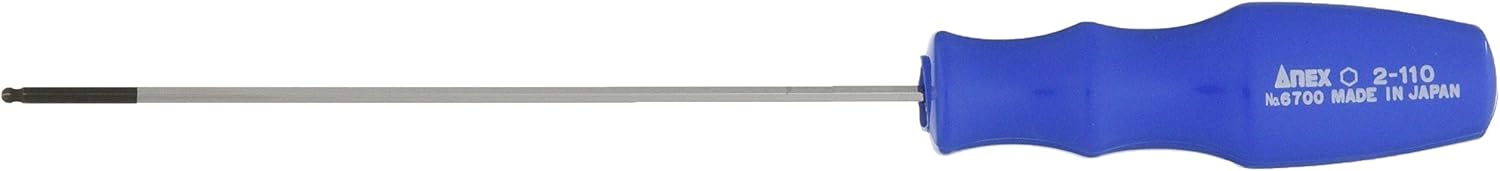

アクスルトラスの交換には、プラスの精密ドライバーの他に2mmの六角レンチが必要です。





アネックス(兼古製作所)
ドライバー ボールポイント 六角レンチ 対辺2mmx110

【amazonで探す】【楽天市場で探す】



L字型の六角レンチもありますが、先端がボール状の六角はネジ穴に入れやすく少し角度がついても回す事が可能。楽天で送料込み800円くらいですが、amazonなら送料込み300円ちょっとでした。





アスクルトラス交換手順の公式動画【説明書代わり】

【WPL JAPAN】C34 メタルアップグレードパーツの組付け【金属パーツ組み立て徹底解説!④】





交換のやり方について、販売元のRAYWOODでは説明書ではなく動画で手順を紹介しています。



青山
動画だと「今必要な工程」がわかりにくかったので、今回画像&テキストでブログにしました。



1.シャーシからボディを外す方法

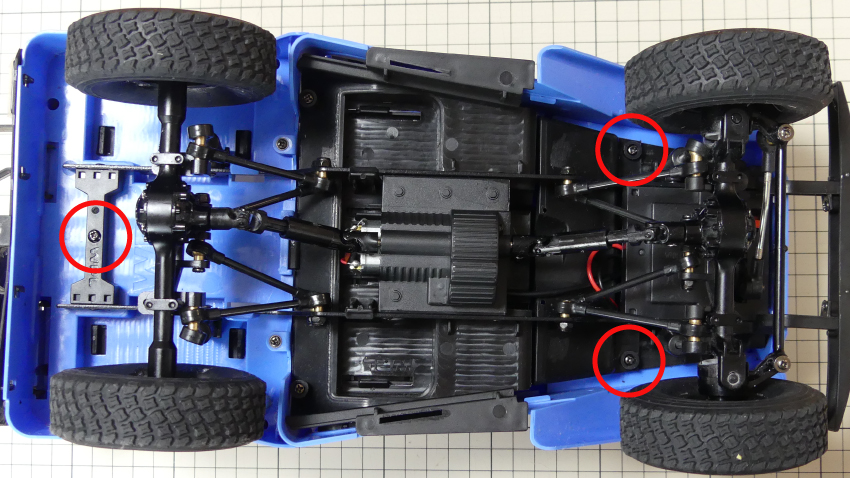

①シャーシの3つのネジを外す







まずはこの赤丸部分のネジをプラスドライバーで外します。





②基盤部分のカバー(デッキ)を外す







赤丸部分のネジをプラスドライバーで外すと「WPL」の基盤部分カバーが外せるようになります。





③基盤から部分のカバーを外す

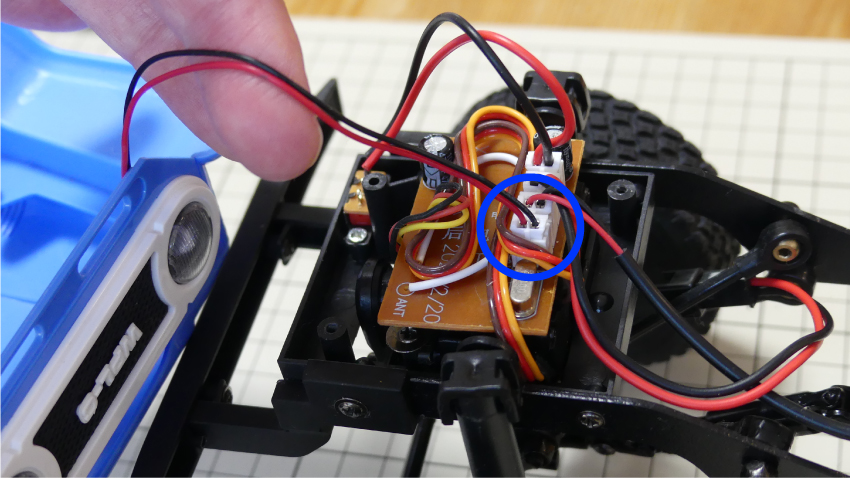

LEDヘッドライトとつながっている青丸部分の一番手前のコネクターを外します。



青山
赤黒のケーブルを持って引っ張ると断線する可能性があるので、白い部分の差しこまれているパーツを慎重に引っ張ります。白い土台から外れたりするので気を付けてください。



このコネクターを外すと、ボディとシャーシを離すことができて作業しやすくなります。





2.アスクルトラスの交換方法

①アクスルトラスのネジ4本を外す







アクスルトラスとアクスルをつないでいる4本のネジをすべて外します。



このネジは他に比べて長く、ドライバーをたくさん回転させないと外せません。



青山
なお、外したアクスル+タイヤには「天地(上下)」があるので向きが逆にならないよう気をつけてください。向きが逆になると前輪と後輪の回転方向が揃いません。

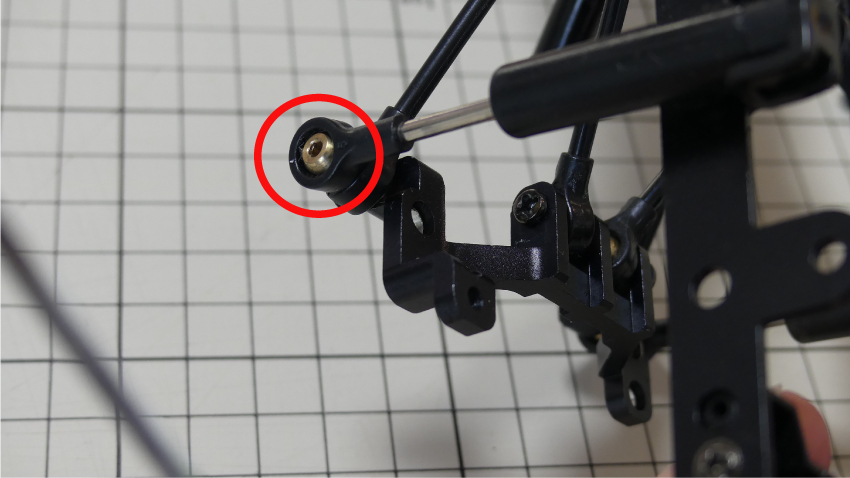

②アクスルトラス両側のボルトを外す









アスクルトラスの両側についている六角を、2mmの六角レンチで外します。



青山
最初、ここまできて2mmの六角レンチが要ることに気づいて作業が止まりました。マイナスドライバーやペンチではどうにもならないので工具を用意してください。



アネックス(兼古製作所)
ドライバー ボールポイント 六角レンチ 対辺2mmx110

【amazonで探す】



③アクスルトラス中央部分のネジを外す







中央部分はネジとナットで固定されています。



ナットはペンチなどで固定し、プラスドライバーでネジを外します。



青山
指でナットを押さえつけ、ペンチなしでネジを外すことができました。

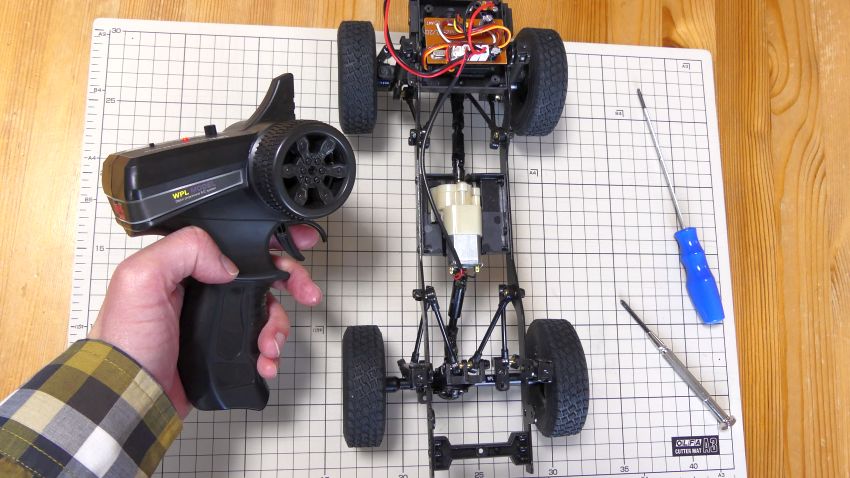

④アクスルトラスを交換して、組み立て途中で回転方向を確認する







アクスルトラスを交換したら、手順をさかのぼって組み立てていきます。



気を付けたいのはアクスルの上下の向き。上下逆に取り付けていると、モーターを動かしたときに前輪・後輪で回転が逆になります



青山
私はこれで失敗しました。長いビス処理のやり直しが地味にしんどかったです。







アクスルの丸い部分は中央にはなく、左右どちらかに偏っています。



シャーシを裏返したときに、後輪はアクスルの丸い部分が右側、前輪は丸い部分が左側にきます。



青山
組み立て途中でタイヤを回すかモーターを回すかすれば確実に確認できます。



問題がなければ、手順をさかのぼってボディを取り付けて交換完了です。





慣れたら楽に交換できます





アクスルトラスの交換、最初は動画を確認しながらでけっこう時間がかかりましたが手順を理解したらサクサク進められるようになりました。



青山
時間に余裕のある人は、ついでに反対側のアクスルトラスもアルミ化しておくと良いかと思います。



アクスルトラスが割れてしまったという人に、当記事がお役に立てば幸いです。
